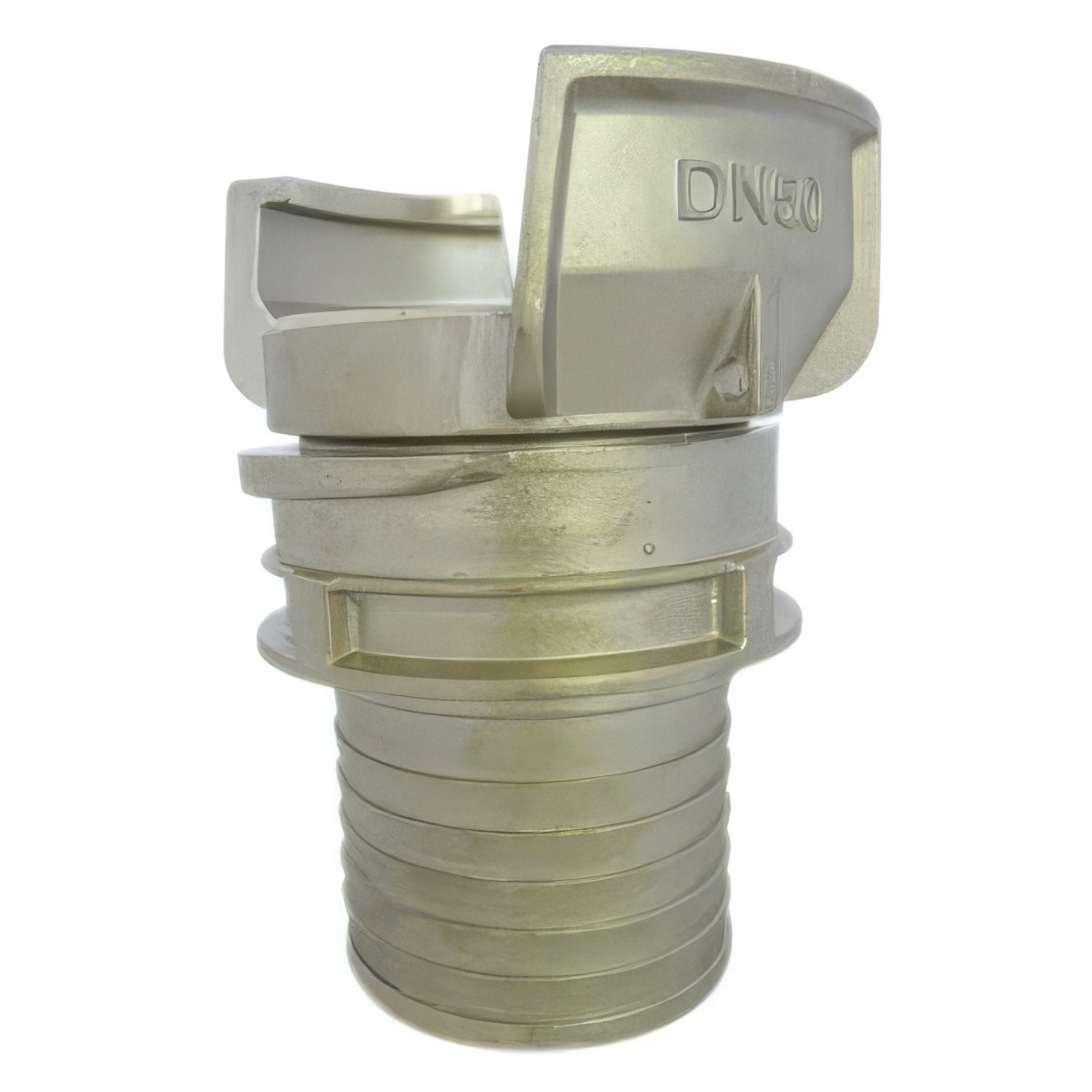

Raccord symétrique Guillemin , pompier,à douille annelée en inox

Le raccord symétrique à douille annelée est destiné à être serti sur des tuyaux. Il peut être assemblé par différents systèmes de sertissage : des jupes embouties, des colliers tourillons, du feuillard et des jupes crantées. Le raccord symétrique peut être utilisé à l'aspiration et au refoulement, ses domaines d'utilisation : la lutte incendie, les industries pétrolière, chimique, pétrochimique, pharmaceutique, la construction, la maintenance, l'agriculture, l'irrigation, les aciéries, le transport de vrac liquide et pulvérulents.

Nos conseils d'assemblage :

• Présenter les demi-raccords face à face
• Assembler les demi-raccords, les joints doivent être collés l'un contre l'autre
• Tourner les bagues de verrouillage (verrous) à la main afin que les guides (mâchoires) s'assemblent (les bagues de verrouillage ou verrou Guillemin tournent à 360°)
• Finaliser l'opération de serrage au moyen d'une clé (vendues également sur notre site)
• Nos raccords, en première monte, comportent des joints en NBR montés sur les raccords Guillemin à verrou

Les Pressions de service :
Pression de services: 16 bars
Pression d'épreuve: 32 bars
Pression d'éclatement: 50 bars

Matière :Inox CF8M AISI316 / 1.4401
Raccord conforme aux normes :
NF E 29.572 / NF EN 14420-8 Demi-raccords symétriques GUILLEMIN pression de service 16 bars
